巴斯夫紫外线吸收剂Tinuvin571

品牌：巴斯夫

型号：Tinuvin

基本特性:巴斯夫紫外线吸收剂571是液态苯并三唑系列的紫外光吸收剂，能赋予各种聚合物以优异的光稳定性。

外观：透明黄色粘液

化学名称：2-(2H-苯并三唑-2-基)-6-十二烷基-4-甲基苯酚

CAS号：23328-53-2 / 125304-04-3 / 104487-30-1

分子量：393.6 g/mol
应用范围:

Tinuvin571可用于热塑性聚胺酯、涂料、匀质发泡塑料、硬质和增塑PVC、PVB、PMMA、PC、PVDC、EVOH、EVA、热硫化的不饱和聚酯、PA纤维的非着色配方和PA，PET，PUR，PP纤维的 纺丝油剂中。 此产品亦适用于乳胶、石蜡、黏合剂、苯乙烯单聚物或共聚物、弹性体以及聚烯烃。
特色效果:

巴斯夫紫外线吸收剂Tinuvin571为液体在许多溶剂，单体或中间体中有较高的溶解度，在水基黏合剂中易乳化。此产品亦可用于聚合反应和PC、PVC片材。

Tinuvin571与大量基料有很高的相容性，即使在高温下也具有低挥发性，Tinuvin571对紫外光有强吸收，故能有效保护基材不变黄。

使用说明:

Tinuvin571的推荐用量为0.2%至5.0%，具体根据其基料及最终产品应用要求而定。

在聚胺酯中，根据基料、加工条件和长效光稳定性要求的不同，Tinuvin571的推荐用量为0.2%至0.5%。

PVC中的推荐用量为0.3%至0.5%，共聚PVC中可高达5%。

黏合剂中的推荐用量为0.5%至1.0%。

Tinuvin571可以与其他添加剂混合使用，如与酚类抗氧剂、协同剂(亚磷酸酯，硫醚)、紫外吸收 剂及受阻胺光稳定剂 (HALS)等混合后使用。巴斯夫571与巴斯夫光稳定剂765和巴斯夫抗氧剂1135的混 合 物 (巴斯夫光稳定剂B75)的使用效果最佳。

已有Tinuvin571单独或与其他添加剂配方应用的各类数据。

 物理特性：

熔 点                         - 56°C

闪 点                                 >200°C

比 重     (20°C)                1.0 g/cm3

蒸 气 压   (20°C)             1.2E-5 Pa

溶 解 度   (20°C)              %   w / w

水                              <0.01

丙 酮                          >50

氯 仿                            >50

乙 醇                            12

乙 酸 乙 酯                   >50

正 己 烷                        >50

甲 醇                              1

二 氯 甲 烷                   >50

甲 苯                             >50

热分析(纯物质, TGA， 空气中升温速度为: 20C/min

失 重( % )                          温 度(°C)

  2                                             231

   5                                            253

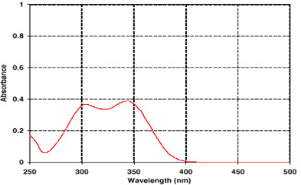

吸收图谱   (10mg/l 的 氯 仿 溶 液)

Tinuvin571在300-400nm紫外区内有强吸收，而在大于400nm的可视区内吸收非常小。其氯仿 溶液的最大吸收峰在303nm和343nm (e＝14210 l/mol.cm)
